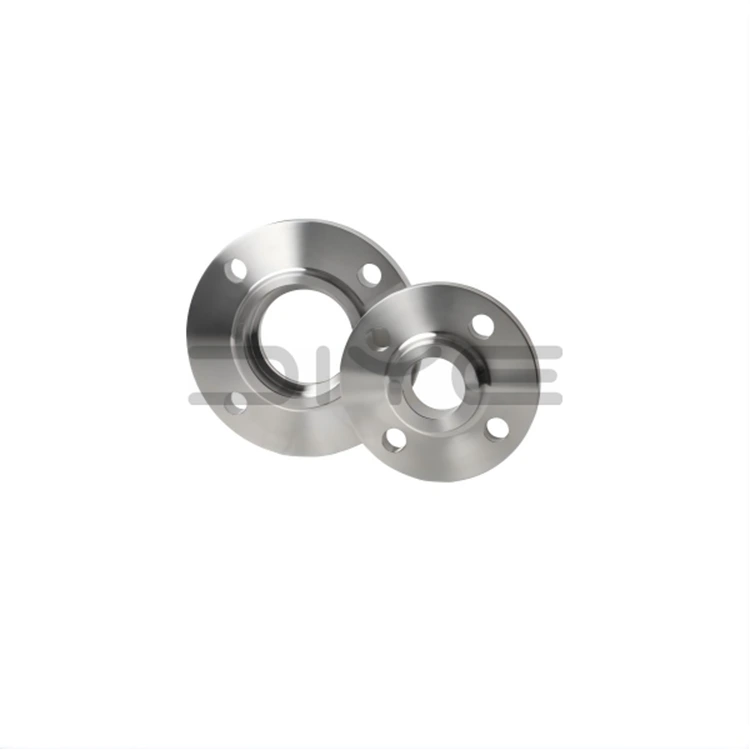

Bebibir Kimpalan Soket

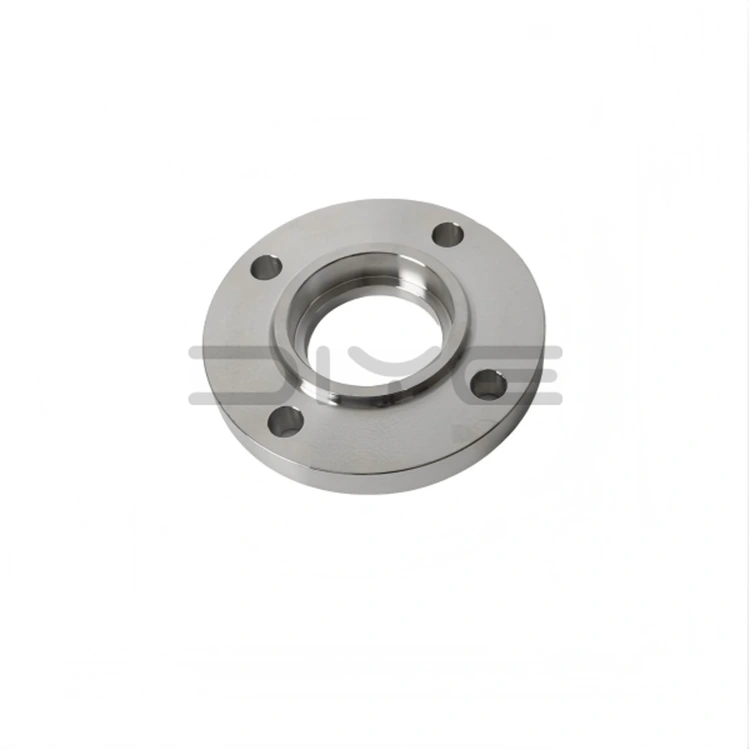

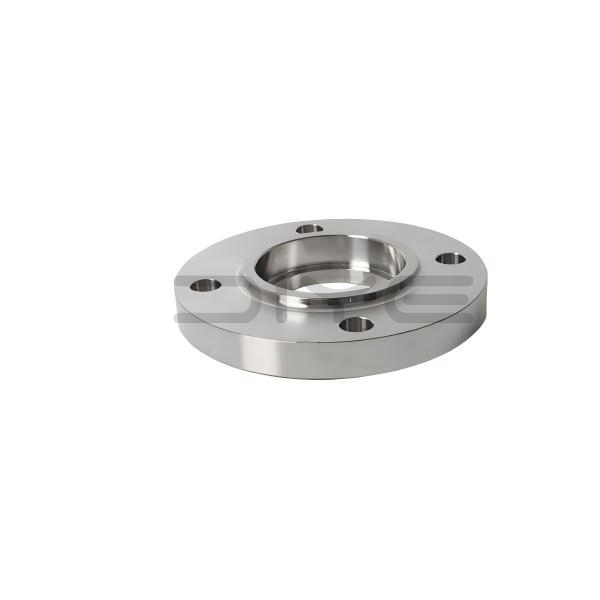

Bebibir Kimpalan Soket ialah bebibir tempa berleher dengan alur soket dalaman pada satu hujung. Semasa pemasangan, paip keluli dimasukkan ke dalam soket dan diikat dengan kimpalan fillet luaran, menghapuskan keperluan untuk menyerong hujung paip atau menggunakan plat sokongan kimpalan punggung. Produk ini dihasilkan terutamanya mengikut piawaian ASME B16.5, meliputi penarafan tekanan dari Kelas 150 hingga Kelas 2500, menjadikannya sambungan boleh tanggal pilihan untuk sistem paip berdiameter kecil dan tekanan tinggi.

Jenis Permukaan Pengedap Standard

1. RF (Muka Tertinggi): Jenis arus perdana industri, serasi dengan gasket luka lingkaran dan gasket PTFE, sesuai untuk keadaan operasi umum.

2. RJ (Ring Joint): Direka untuk suhu tinggi yang melampau dan keadaan tekanan tinggi, serasi dengan gasket cincin logam.

3. MFM (Matching Face): Mencegah hakisan dan pemampatan gasket, meningkatkan kestabilan pengedap dalam keadaan yang teruk.

Prinsip Kerja dan Proses Kimpalan

1. Kemasukan Paip: Masukkan paip ke dalam soket sehingga ia menyentuh langkah dalaman, kemudian tarik semula sedikit untuk membenarkan kelegaan pengembangan haba.

2. Kimpalan Fillet: Lakukan kimpalan fillet luaran yang berterusan di persimpangan dinding luar paip dan leher bebibir.

3. Pengedap dan Pelepasan Tekanan: Kimpalan menyediakan penetapan dan pengedap struktur; kelegaan dalaman menyerap pengembangan haba, menghalang keretakan kimpalan.

4. Ujian Tidak Memusnahkan: Kimpalan boleh dikenakan ujian penembusan PT untuk memastikan prestasi pengedap ketepatan sistem berdiameter kecil yang kritikal.

Kelebihan Struktur Teras

1. Bebibir Kimpalan Soket Pemusatan Sendiri: Bebibir kimpalan soket terbina dalam membolehkan penjajaran paip automatik, memudahkan pemasangan dan memastikan keserasian tinggi.

2. Struktur Tempa Bersepadu: Reka bentuk leher palsu satu keping memberikan ketegaran yang sangat baik dan rintangan tekanan yang stabil.

3. Kimpalan Cekap dan Mudah: Hanya kimpalan fillet luaran diperlukan, membolehkan pembinaan pantas dan menghapuskan keperluan untuk kimpalan penembusan penuh.

4. Perlindungan Tekanan Terma: Jurang pengembangan khusus disediakan di bahagian bawah paip untuk melepaskan tekanan terma suhu tinggi dan mengelakkan kegagalan sendi.

Spesifikasi dan Pilihan Bahan

1. Saiz Standard: Terutamanya DN15–DN50 (NPS 1/2″–2″), dioptimumkan untuk sistem tekanan tinggi berdiameter kecil.

2. Penarafan Tekanan: Spesifikasi yang biasa digunakan ialah Kelas 300/600 dan ke atas, sesuai untuk keadaan tekanan sederhana dan tinggi.

3. Jenis Bahan: Tersedia dalam keluli karbon ASTM A105, keluli tahan karat 304/316L, keluli aloi dan keluli tempa suhu rendah.

Senario Aplikasi dan Keupayaan Perkhidmatan

Bebibir Kimpalan Soket VALVE DIYE digunakan secara meluas dalam projek minyak dan gas, kimia, penjanaan kuasa dan kejuruteraan antarabangsa. Kami menawarkan saiz standard dalam stok serta penyelesaian tersuai sepenuhnya untuk saiz bukan standard dan bahan khas. Setiap produk dilengkapi dengan laporan pemeriksaan kualiti pengilang asal yang lengkap, sijil bahan, data pengesanan kecacatan dan set lengkap dokumen eksport, memastikan pematuhan penuh dengan keperluan pelbagai projek di seluruh dunia.

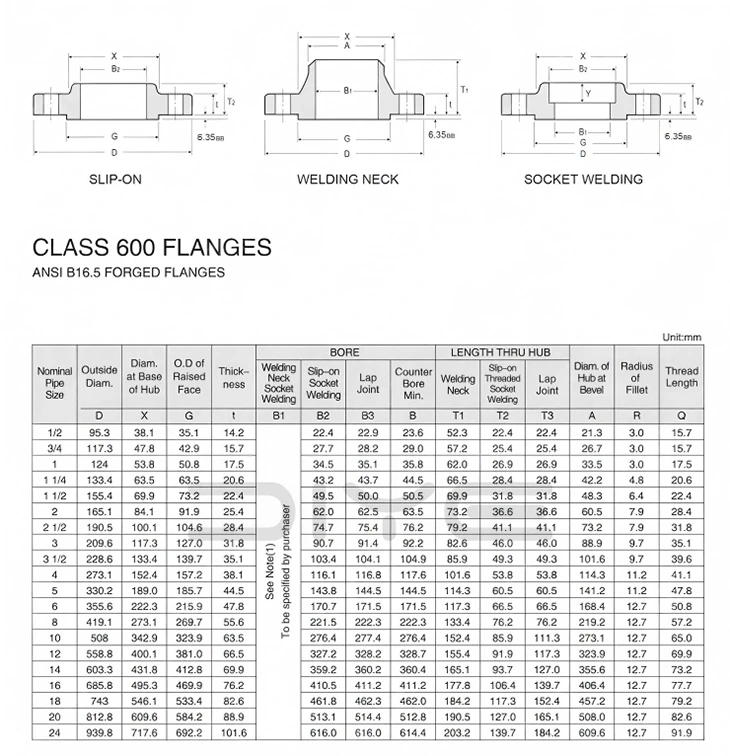

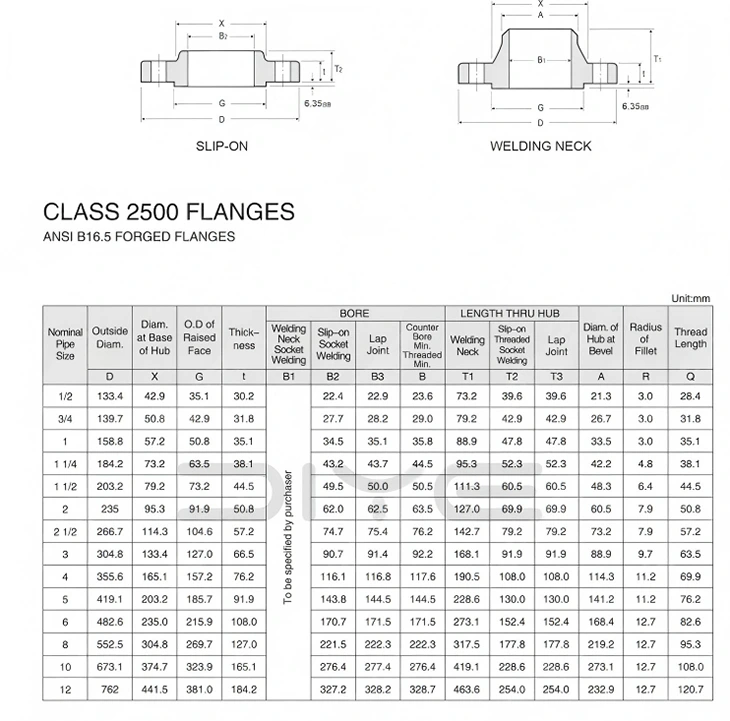

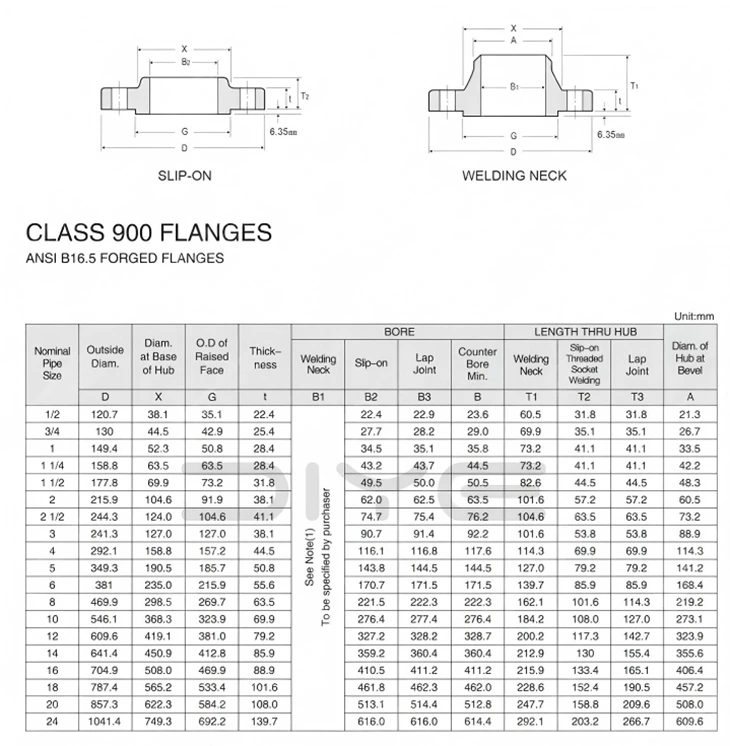

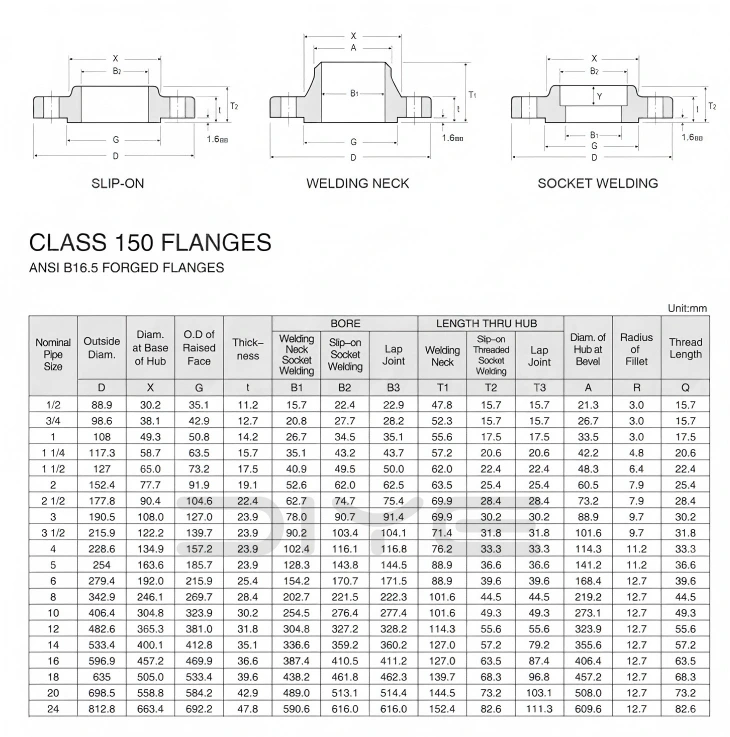

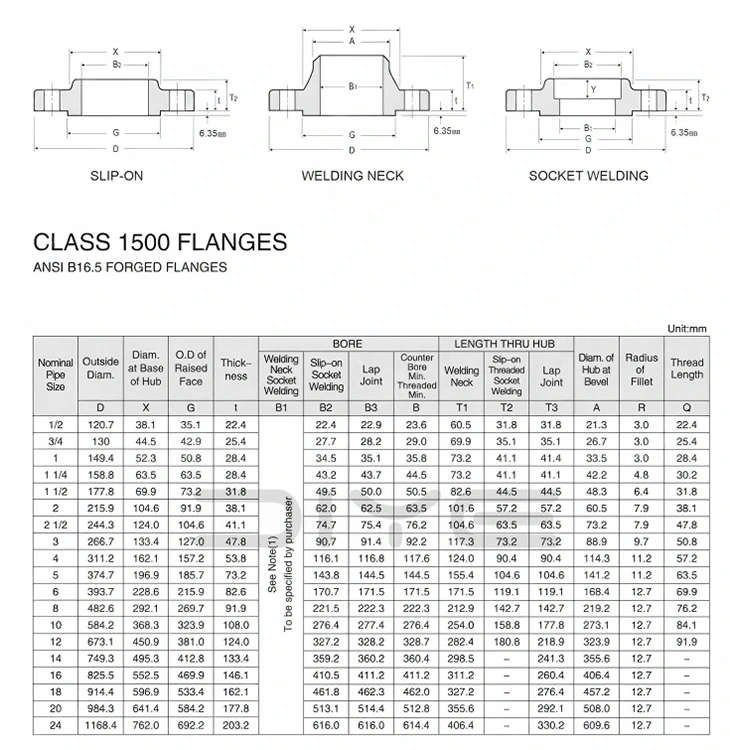

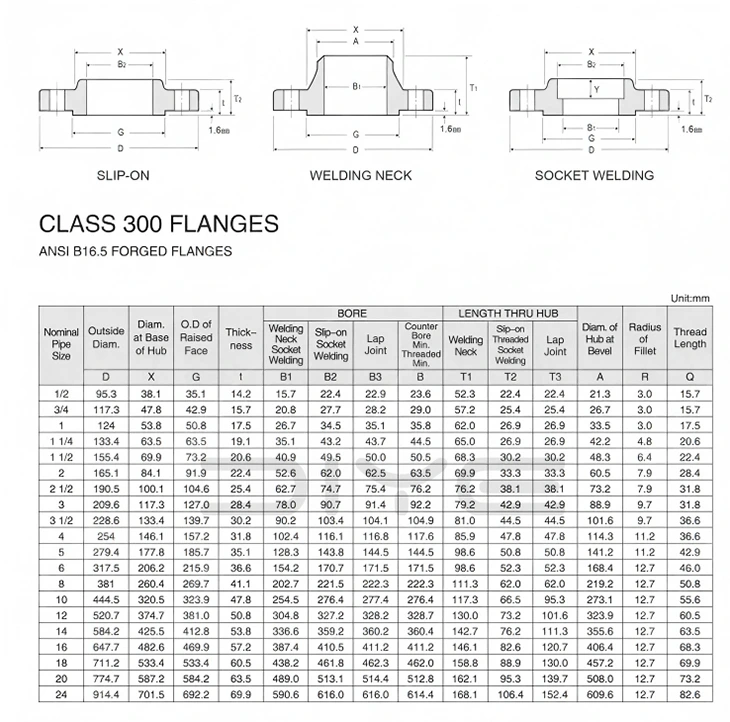

Parameter Teknikal
