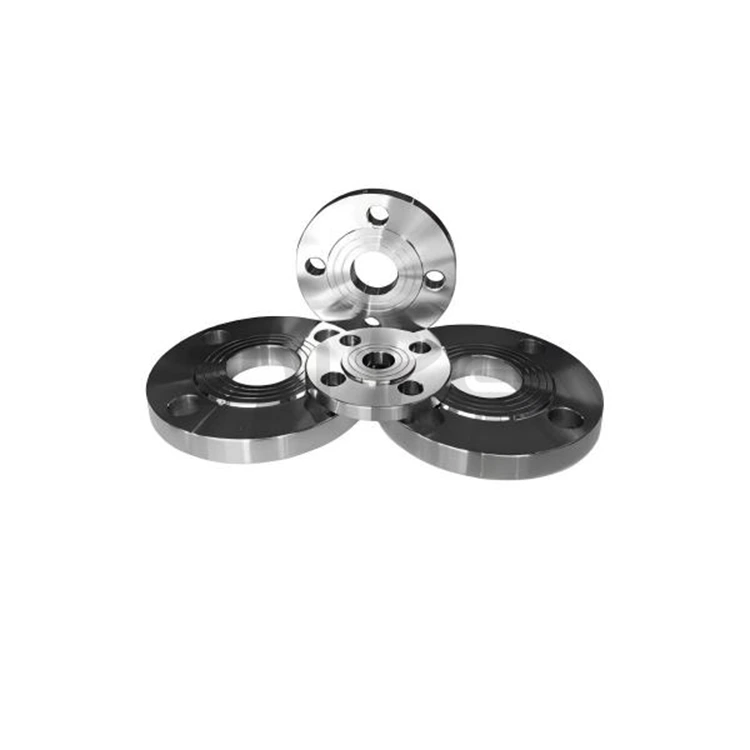

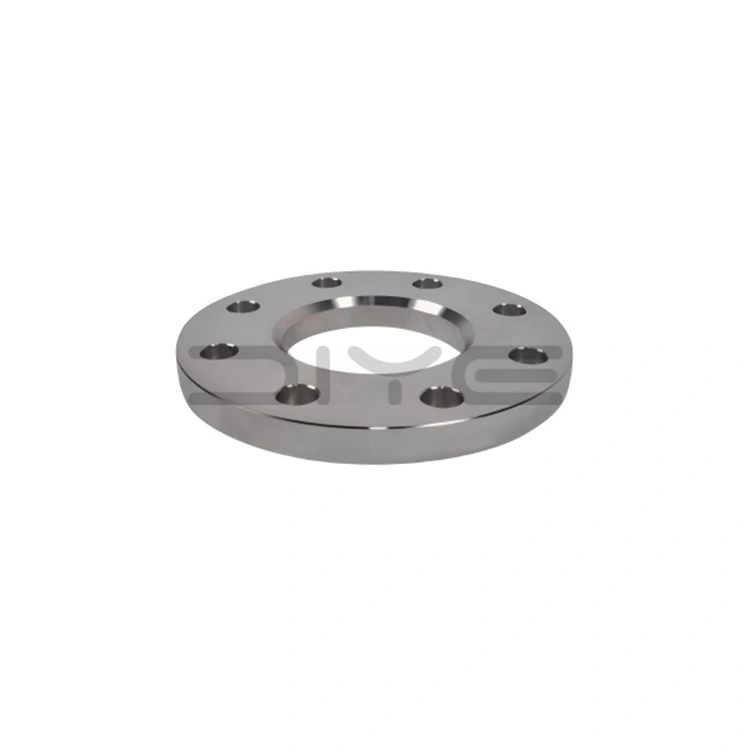

GOST 12820-80 Flange

GOST 12820-80 Flange kami dihasilkan berdasarkan dua teras sistem standard GOST, membentuk sistem teknikal lengkap yang serasi dengan kedua-dua spesifikasi saluran paip tradisional Rusia dan generasi seterusnya:

1. GOST 12820-80: Piawaian klasik khusus untuk bebibir slip-on keluli tekanan sederhana dan rendah, sesuai untuk PN 0.1–2.5MPa, DN10–1600, terutamanya dilengkapi dengan permukaan pengedap RF/FF, digunakan secara meluas dalam saluran paip perindustrian dan perindustrian konvensional.

2. GOST 33259-2015: Piawaian induk sejagat baharu menggantikan piawaian lama, meliputi semua penarafan tekanan (PN1–250) dan semua jenis bebibir termasuk slip-on, leher kimpal, bebibir longgar dan bebibir buta, memenuhi keperluan projek tekanan tinggi dan pelbagai.

Parameter Produk Teras

1. Tekanan dan Julat Diameter

- Tekanan Nominal (PN): 6 tahap (PN0.1, 0.25, 0.6, 1, 1.6, 2.5), meliputi keadaan operasi dari 0.1 hingga 2.5 MPa.

- Diameter Nominal (DN): DN10–1600 (½"–64"), sepadan dengan spesifikasi paip industri arus perdana.

2. Jenis Permukaan Pengedap

- Jenis Standard: RF (Muka Tertinggi, Jenis 02) dengan garis air, kekasaran Ra≤3.2μm; FF (Muka Rata, Jenis 01) siram dengan satah bebibir.

- Jenis Pilihan: MFM (Raised Face), TG (Lidah & Alur), sesuai untuk persekitaran tekanan tinggi/menghakis.

3. Pemilihan Bahan

Menggunakan piawaian arus perdana Rusia dan bahan setara antarabangsa, mematuhi piawaian GOST 12816-80:

- Keluli Tahan Karat: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- Keluli Karbon: St20, St35; Keluli Aloi Rendah: 16Mn.

Pengeluaran dan Jaminan Kualiti

1. Kawalan Pengeluaran

- Ketepatan dimensi, termasuk diameter luar, diameter dalam, jarak tengah lubang bolt, ketebalan, dan ketinggian permukaan pengedap, dengan ketat mematuhi jadual standard;

- Proses pemesinan dan penempaan CNC lanjutan memastikan prestasi produk yang stabil dan konsistensi yang tinggi.

2. Pemeriksaan Kualiti

- Pemeriksaan item penuh: pemeriksaan visual, ukuran dimensi, dan ujian hidrostatik tekanan nominal 1.5 kali;

- Pensijilan lengkap: Sijil bahan GOST, pensijilan EAC dan laporan pemeriksaan kualiti disediakan untuk setiap kumpulan.

Liputan Jenis Bebibir:

1. 01: Bebibir muka rata (PL, jenis teras GOST 12820-80)

2. 02: Bebibir soket (SO)

3. 03: Bebibir longgar (LJ)

4. 04: Bebibir punggung longgar (LJ)

5. 05: Bebibir punggung (WN, mematuhi GOST 12821-80)

6. 06: Bebibir buta (BL)

Penyesuaian dan Perkhidmatan Sokongan:

1. Penyesuaian bukan standard: Saiz, bahan dan permukaan pengedap boleh disesuaikan mengikut lukisan projek;

2. Bekalan sehenti: Menyediakan pengikat dan pengedap GOST yang sepadan, memudahkan proses perolehan dan memastikan keserasian;

3. Kesesuaian pasaran: Produk mematuhi sepenuhnya piawaian pasaran Rusia dan CIS, sesuai untuk projek jangka panjang dan kerjasama perdagangan asing.

DIYE VALVE GOST 12820-80 Flange menggabungkan pembuatan profesional, pematuhan standard dan kualiti yang boleh dipercayai, menjadikannya produk pilihan untuk sambungan saluran paip tekanan rendah dan sederhana di pasaran Rusia, CIS dan Asia Tengah. Kami mematuhi prinsip kualiti diutamakan dan diutamakan kepada pelanggan, menyediakan bekalan yang stabil dan sokongan teknikal kepada rakan kongsi global kami.

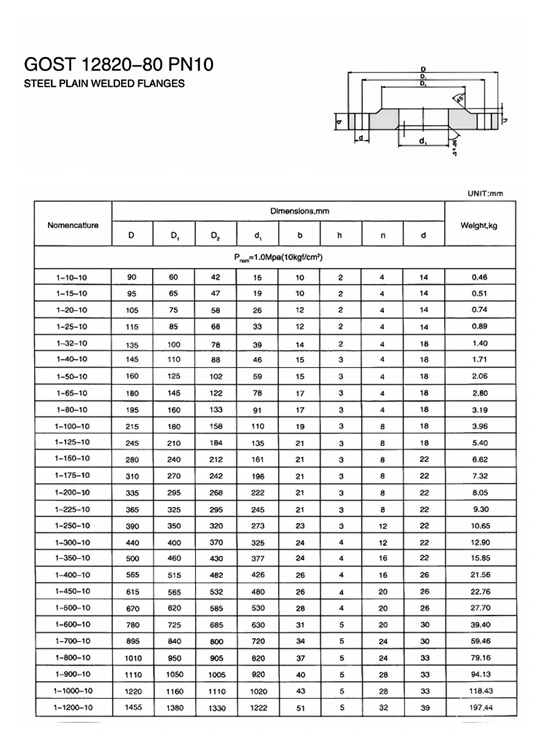

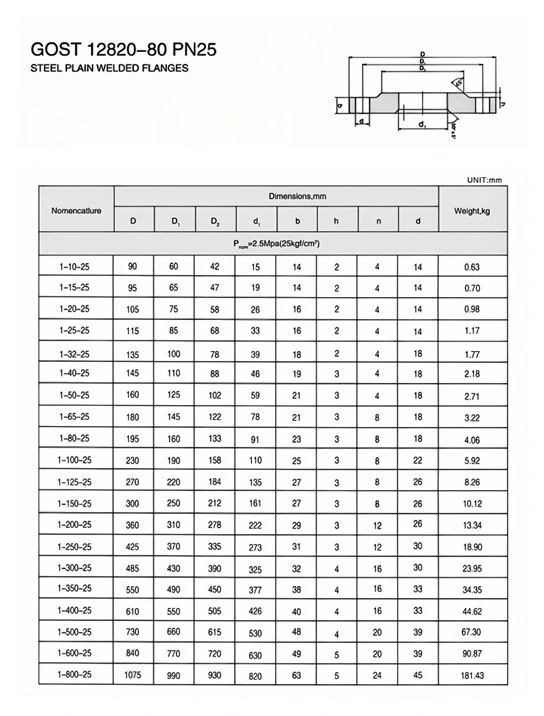

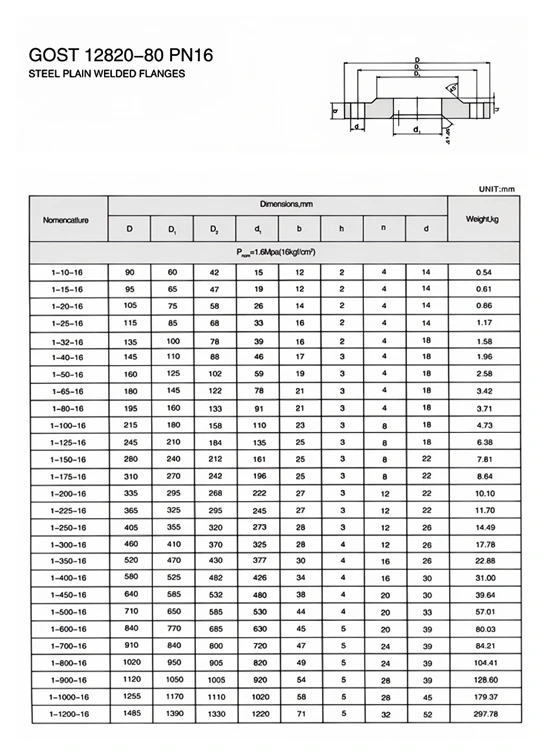

Spesifikasi Teknikal

Soalan Lazim

S: Apakah piawaian teras biasa untuk GOST 12820-80 Flanges?

A: GOST 12820-80 ialah standard lama klasik, khusus dalam bebibir slip-on keluli tekanan sederhana dan rendah; GOST 33259-2015 ialah versi baharu standard induk am, menggantikan sepenuhnya sistem lama, meliputi semua tahap tekanan dan semua jenis bebibir, dan berlabuh dengan perusahaan Rusia moden dan projek pensijilan EAC.

S: Bolehkah kedua-dua piawaian itu diganti dan dilekatkan antara satu sama lain?

A: Saiz konvensional adalah serasi, tetapi untuk tekanan tinggi, permukaan pengedap, ketebalan dinding dan parameter bolt, GOST 33259-2015 akan diguna pakai; GOST 12820-80 boleh digunakan untuk penyelenggaraan peralatan lama, dan standard baharu 2015 mesti dilaksanakan untuk projek pembinaan baharu.

S: Bagaimana untuk memilih antara bebibir slip-on GOST dan bebibir leher weld?

A: GOST 12820-80 bebibir slip-on sesuai untuk suhu biasa, tekanan sederhana dan rendah, bekalan air am dan saluran paip saliran/proses; Bebibir leher kimpal GOST 33259-2015 adalah tahan suhu tinggi dan tekanan tinggi, anti-getaran, dan digunakan untuk minyak dan gas, industri kimia, wap utama dan saluran paip berisiko tinggi yang lain.

S: Apakah jenis permukaan pengedap biasa GOST 12820-80 Flanges?

A: RF (Muka Tertinggi, yang paling biasa digunakan), FF (Muka Rata), MFM (Muka Lelaki-Wanita), TG (Muka Lidah dan Alur), RJ (Muka Bersama Cincin, konfigurasi mewah standard baharu, khusus untuk pengedap logam suhu tinggi dan tekanan tinggi).

S: Apakah saluran paip dan bolt yang dipadankan dengan Bebibir GOST 12820-80?

J: Ia dipadankan dengan paip keluli standard GOST dan bolt dan nat khas GOST. Gasket dipilih daripada gasket getah standard GOST, gasket luka lingkaran dan gasket cincin logam. Set lengkap padanan menghalang kebocoran.
