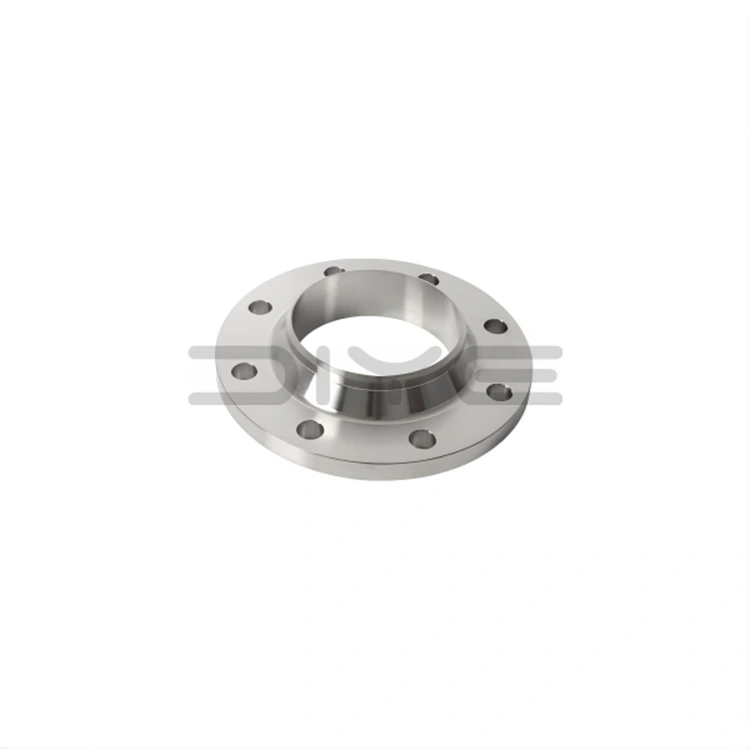

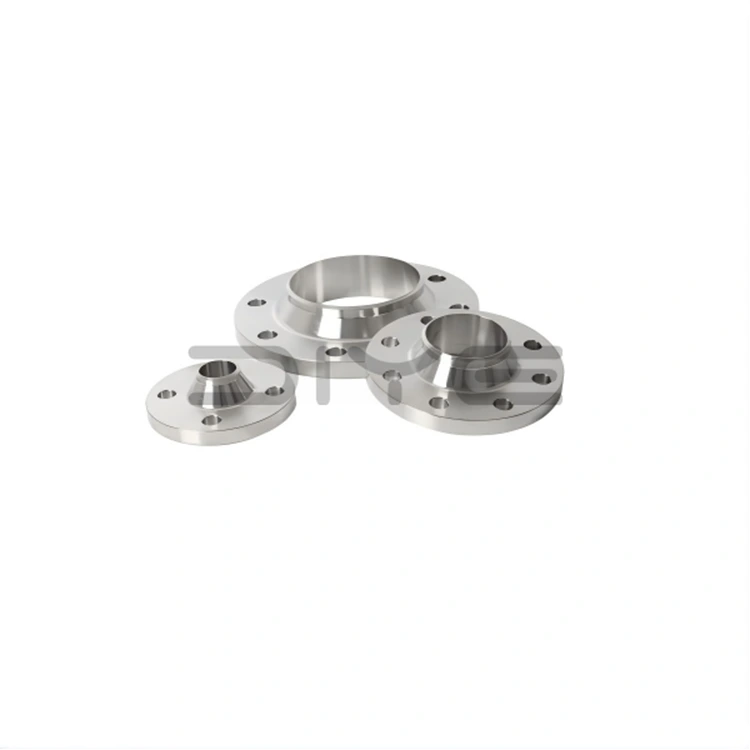

ANSI B16.5 Bebibir Leher Kimpalan

Setiap DIYE VALVE ANSI B16.5 Weld Neck Flange menjalani ujian yang ketat, termasuk pemeriksaan dimensi, pengesahan bahan, ujian ultrasonik dan ujian tekanan, memastikan pematuhan penuh dengan ANSI B16.5 dan standard kualiti antarabangsa. Proses pengeluaran bersepadu secara menegak kami, daripada bahan mentah kepada produk siap, menjamin kualiti produk yang konsisten, kebolehkesanan dan prestasi yang boleh dipercayai dalam pelbagai aplikasi kritikal.

Reka Bentuk dan Struktur

1. Pematuhan Piawaian: Mematuhi sepenuhnya piawaian ANSI/ASME B16.5, meliputi penarafan tekanan daripada 150 hingga 2500 dan diameter nominal (NPS) daripada 1/2 inci hingga 24 inci, dengan sokongan untuk reka bentuk tersuai berdiameter besar.

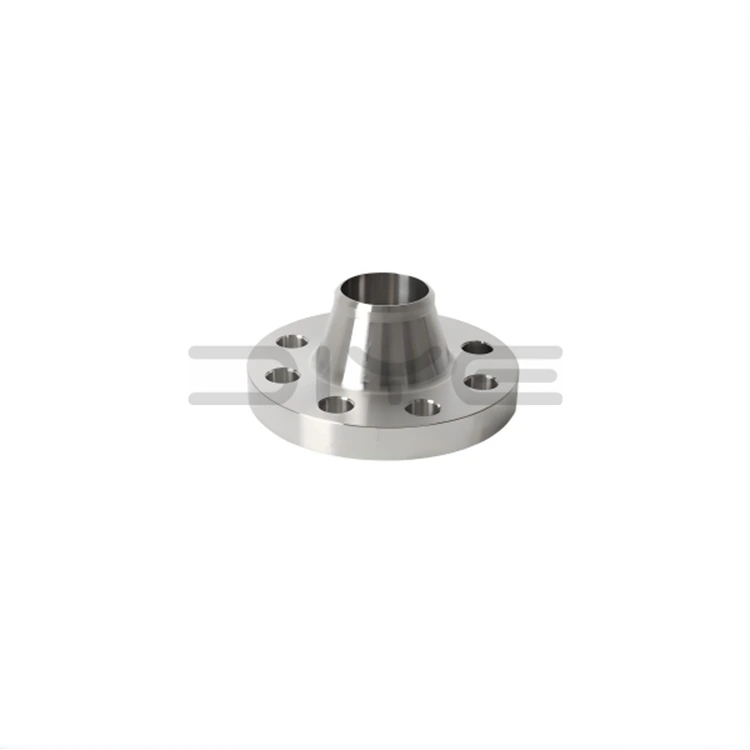

2. Pembinaan Tempa Bersepadu: Bebibir Leher Kimpalan ANSI B16.5 menampilkan reka bentuk leher tinggi yang panjang, tirus, dengan arka peralihan yang licin, ditempa daripada bahan standard Amerika berkualiti tinggi, termasuk keluli karbon A105, keluli tahan karat F304/F316L dan keluli aloi.

3. Permukaan Pengedap Ketepatan: Muka terangkat standard (RF), muka sambungan cincin (RJ), dan permukaan kasar muka (MFM) dimesin menggunakan pemesinan CNC untuk memastikan kesesuaian gasket yang ketat dan prestasi bebas kebocoran.

4. Sambungan Kimpalan Punggung: Direka untuk kimpalan punggung penembusan penuh ke saluran paip, memastikan pemindahan tegasan lancar dan menghapuskan kepekatan tegasan di bahagian bawah hab.

Kelebihan Utama

1. Suhu dan Rintangan Tekanan Luar Biasa: Direka khas untuk menahan kitaran haba yang teruk, tekanan tinggi, getaran dan rayapan haba, sesuai untuk persekitaran kerja yang paling mencabar.

2. Pengedap Kekal Stabil: Sambungan dikimpal yang teguh dan permukaan pengedap bermesin ketepatan menyediakan pengedap kekal tanpa penyelenggaraan, penting untuk persekitaran media yang berbahaya dan toksik.

3. Ketegaran Struktur Unggul: Reka bentuk leher tinggi Bebibir Leher Kimpalan ANSI B16.5 memberikan ketegaran yang sangat baik, rintangan kepada ubah bentuk dan rintangan keletihan, memastikan hayat perkhidmatan yang panjang di bawah pemuatan kitaran.

4. Boleh Diperiksa dan Boleh Dipercayai: Kimpalan penembusan penuh membenarkan ujian tidak merosakkan (NDT), memastikan kualiti produk memenuhi piawaian industri yang ketat.

5. Spesifikasi Komprehensif dan Bekalan Stabil: Pengeluaran dalaman memastikan inventori yang mencukupi, penghantaran tepat pada masanya dan keupayaan untuk menyediakan produk kos efektif kepada pelanggan global.

Aplikasi Perindustrian

DIYE VALVE ANSI B16.5 Weld Neck Flange ialah produk standard pilihan untuk senario aplikasi utama berikut:

1. Industri Minyak dan Gas: Saluran paip, kilang penapisan dan platform luar pesisir.

2. Industri Kimia: Sistem media suhu tinggi, tekanan tinggi dan menghakis.

3. Industri Penjanaan Kuasa: Saluran paip wap, gelung dandang, dan sistem tambahan loji kuasa.

4. Kapal Tekanan: Tangki simpanan, reaktor, dan peralatan proses yang memerlukan integriti tertinggi.

5. Paip Integriti Tinggi: Sistem untuk mengangkut cecair mudah terbakar, mudah meletup dan sangat toksik.

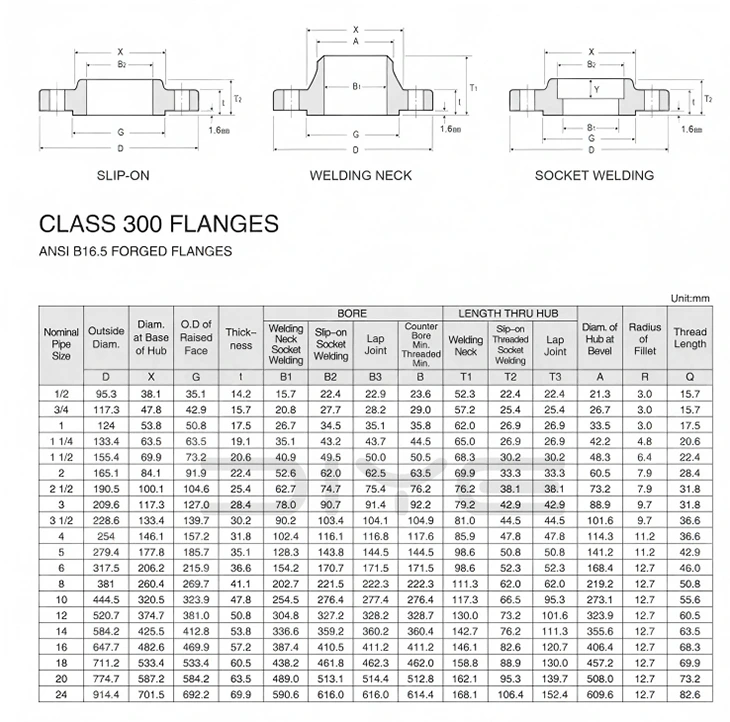

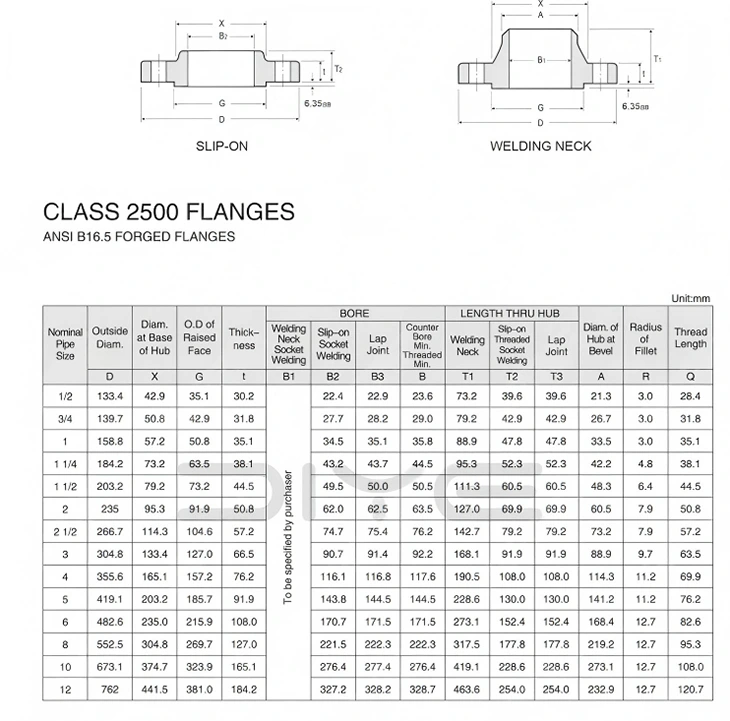

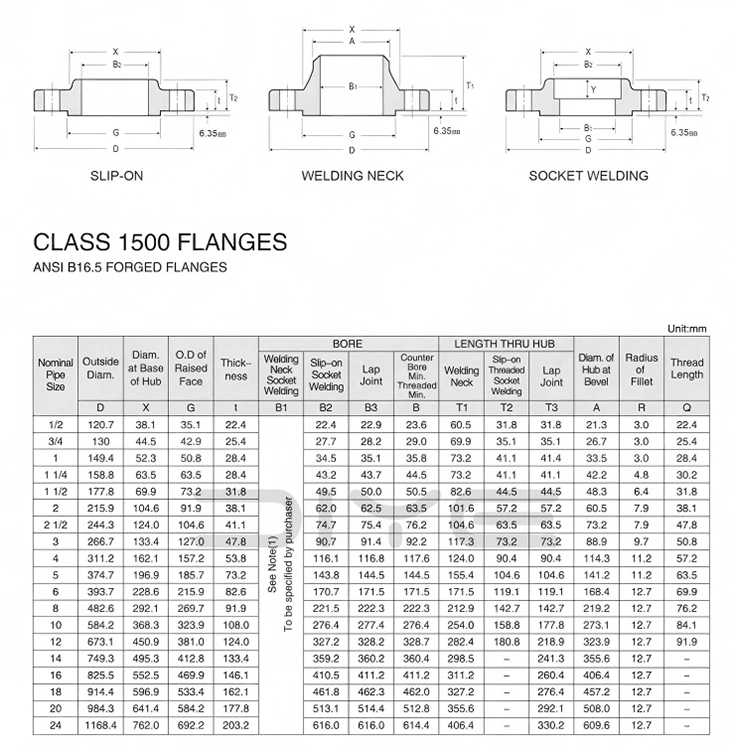

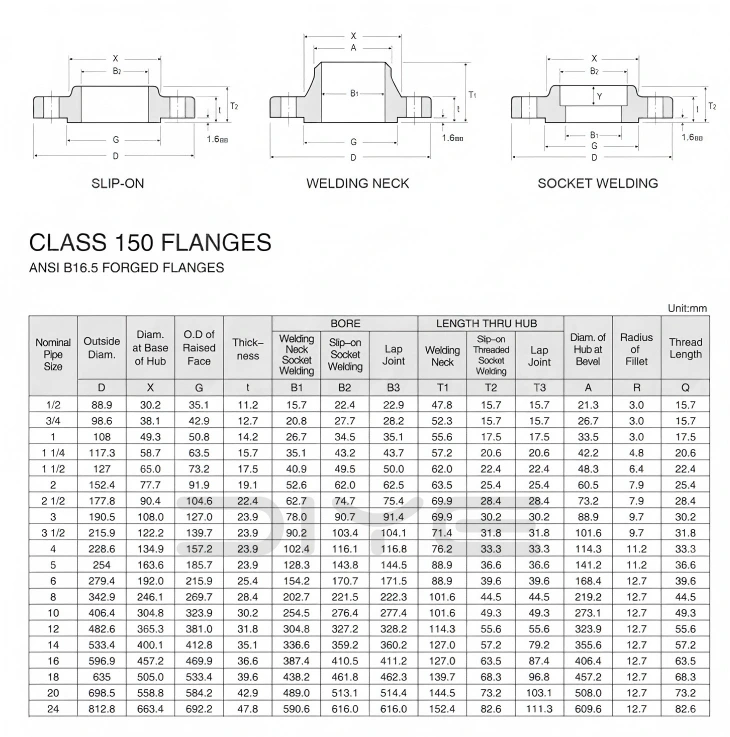

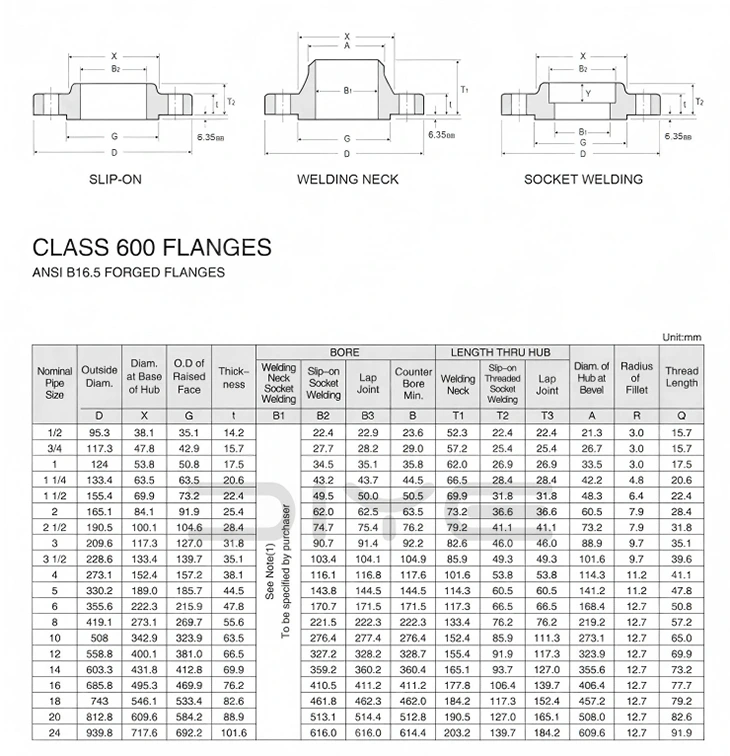

Parameter Teknikal

Soalan Lazim

S: Bolehkah Kelas bebibir piawai Amerika dan PN standard Cina ditukar ganti?

J: Mereka tidak boleh ditukar ganti secara langsung. Kelas merujuk kepada penarafan tekanan standard Amerika, yang berbeza daripada sistem tekanan nominal PN. Diameter luar, lubang bolt, dan dimensi permukaan pengedap tidak sepadan, dan mencampur dan menyambungkannya adalah dilarang sama sekali.

S: Apakah NPS dalam bebibir standard Amerika? Bagaimanakah ia sepadan dengan DN?

J: NPS merujuk kepada diameter nominal standard Amerika (inci). Contohnya, NPS2 = DN50. Ini adalah untuk rujukan sahaja. Semasa pemasangan dan pesanan, Kelas NPS + mesti dipatuhi dengan ketat, dan DN sahaja tidak boleh dipercayai.

S: Apakah perbezaan antara bebibir WN dan SO?

A: Bebibir kimpalan leher WN: Penempaan leher panjang, kimpalan penembusan penuh, tahan suhu tinggi dan tekanan tinggi, tahan getaran, digunakan untuk saluran paip utama, bekas tekanan, media mudah terbakar dan meletup;

Bebibir kimpalan punggung tanpa leher: Kimpalan palam leher pendek, pemasangan mudah, kos rendah, hanya sesuai untuk tekanan sederhana dan rendah, suhu biasa, saluran paip proses biasa.

S: Apakah jenis paip keluli yang harus digunakan dengan bebibir standard Amerika?

A: Keluli karbon menggunakan paip lancar standard ASTM A106/A53 Amerika; Keluli tahan karat menggunakan paip siri ASTM A312.
